一、概述

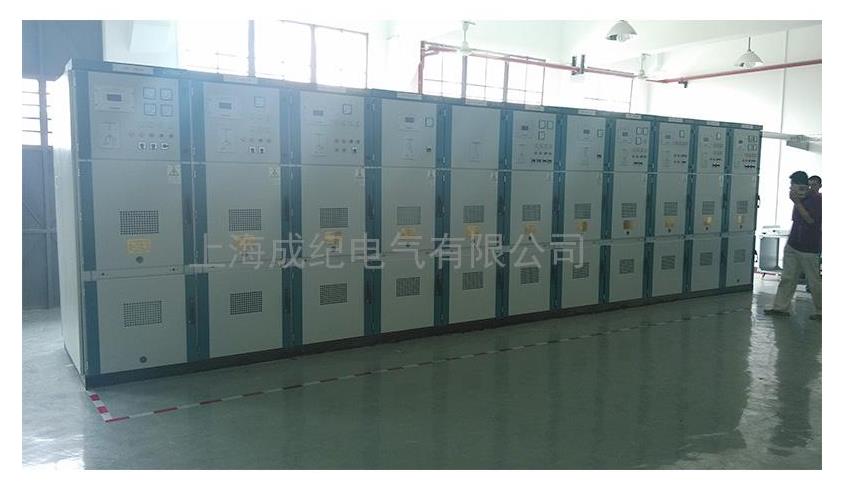

　　KYN28A(GZS1)-12型铠装移开式交流金属封闭开关设备（以下简称开关设备）是用于三相交流50Hz、3～10kV单母线及单母线分段系统的成套配电装置，主要用于发电厂、变电站、工矿企事业领域作为接受和分配电能之用，并对电路进行控制、保护和监测，满足GB3906、DL404等标准的要求，具备完善的“五防”功能。

　　二、产品特点

　　上海成纪电气有限公司生产的KYN28A(GZS1)-12铠装移开式交流金属封闭开关设备具有以下特点：

　　安全可靠

　　1．金属铠装及全封闭，柜内隔室均为彼此隔开的独立小室

　　2．可靠的“五防”联锁功能，可有效防止误操作及误入带电间隔

　　3．快速合闸接地开关可靠实现保护接地

　　4．透过前后门的观察窗，可以方便的察看相关设备状态

　　5．按照国家标准生产，通过国家高压电器质量监督检验的各项试验

　　完整的产品系列

　　1．可提供650mm、800mm、1000mm等柜宽系列

　　2．可提供额定电流630A~4000A等级的系列产品

　　灵活的解决方案

　　1．开关设备方案齐全，能够灵活组成各种系统，满足现场用户的各种要求开关设备配置灵活，能够配置断路器手车、接触器手车、PT手车、熔断器—避雷器手车等，满足不同用户的要求

　　2．各种柜型可以灵活组合，组成不同的方案，极大的提高了开关设备的使用效率

　　实用性强

　　1．柜体密封性强，防护等级高，可防止污物及小动物进入

　　2．同型号手车互换性好

　　3．二次线敷设于尺寸宽裕的线槽内，受到很好的保护，并且查找容易

　　4．充裕宽敞的电缆室空间，便于接线，可以靠墙安装，柜前检修

　　5．采用通用附件和标准备品配件，保证了开关设备维护程序的一致性

　　依据标准

　　IEC 62271-200 额定电压1kV以上52kV及以下的交流金属封闭开关设备和控制设备

　　IEC60694-2002 高压开关设备和控制设备标准的共用技术要求

　　IEC62271-100 2003高压开关设备和控制设备-第100部分：高压交流断路器

　　GB763 交流高压电器在长期工作时的发热

　　GB1984-2003 高压交流断路器

　　GB1985-2004 高压交流隔离开关和接地开关

　　GB3309 高压开关设备常温下的机械试验

　　GB3906 3～35kV交流金属封闭开关设备

　　GB/T11022 高压开关设备和控制设备标准的共用技术要求

　　DLT404-1997 户内交流高压开关柜订货技术条件

　　特殊注意事项

　　中国许多地区的夏季温度较高，温度波动速度较快且幅度较大，开关柜产品在这种气候环境下运行，就会有凝露的危险。

　　因此：

　　KYN28A-12(Z) 开关设备在安装完毕后，应尽可能投运加热器，并使之处于自动控制位置。

　　KYN28A-12(Z) 开关设备在备用和投运状态下，应保证加热器全天等候投运状态。
