单相电能表现场校验仪成纪厂家直销

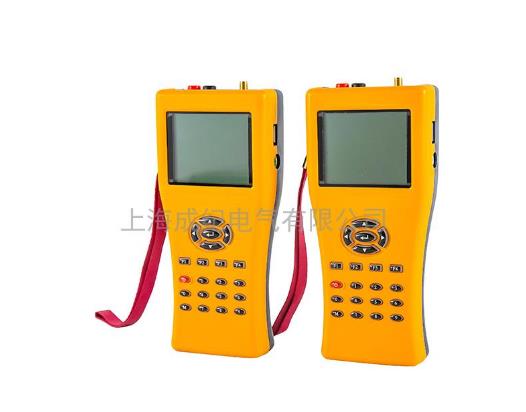

手持式单相电能表现场校验仪

单相电能表现场校验仪成纪厂家直销

手持式单相电能表现场校验仪适用于低压配电监测系统改造,在低压电力配电系统、大型企业、铁路、电信等物联网建设大数据改造过程中,电量采集部分无需更改配电线路,可现场不拆线、不断电快速接入系统 ,该终端可实现多至9路电流的全电量参数的数据采集,并对现场环境温度和湿度实时采集,可移动可拆卸,可满足多种应用需求。
产品详情

产品详情

  主要功能及特点

  1. 采用65X50液晶显示屏,背光显示、界面直观清晰;

  2. 直接按键操作,简单易学易用;

  3. 在线测量电力系统电压、电流、功率、功率因素、频率、相位等电参数;

  4. 在不停电、不改变电能表接线条件下校验各种机械转盘式或电子式单相电能表误差;

  5. 电能累积功能可考核用电设备某一时间段用电电量,为用电设备节能降耗提供计算依据;

  6. 不接电压,只接入电流及脉冲信号可根据设定值快速排查集中抄表问题用户;

  7. 锂电池供电,关闭背光灯时可连续工作18小时,开启背光灯时可连续工作8小时,无需外接电源,具欠电指示;锂电池供电不接电压可单作为钳形电流表使用;

  8. 配备大电流钳可测量低压CT变比及极性;

  9. 具有脉冲输出,方便送检;

  10. 可存储500组检测数据,方便查询存储数据组;

  11. 仪器内置万年时钟芯片,可准确记录检测时间,以备查询;

  12. 数据可上传至PC机,由配套的WINDOWS系统软件完成数据浏览、查询、管理并打印报告;

  13. 超小流线型结构,防脱落腕带设计,手持式,体积小,重量轻;

  14. 可选配单相负载箱,当被检表未带负载时,可直接输出5A电流,对电能表进行校验;

  15. 可选配升级CJJL-550B,测量21次谐波及波形。

  主要技术指标

  1. 电压测量:

  测量范围 30V-380V 准确度 0.2%

  2. 电流测量:

  钳形电流互感器 50A 测量范围 1%-120% 准确度 0.2%

  选配 5A/20A/100A/500A

  3. 电能脉冲常数:

  电能脉冲输入 1-9999 0-10KHz

  电能脉冲输出 5A/20A 3600 imp/kWh 50A/100A 1000 imp/kWh

  4. 电能/功率测量:

  钳形电流互感器 5A/50A 准确度 0.2%

  钳形电流互感器 100A 准确度 0.3%

  钳形电流互感器 500A 准确度 0.5%

  5. 频率测量:

  测量范围 45-65Hz 准确度 0.02Hz

  6. 相位测量:

  测量范围 0-360度 准确度 1.0度

  7. 功率因数测量

  测量范围: -1.0~0~+1.0

  8. 工作电源:

  锂电池供电 DC3.7V/2000mAh

  适配器供电 AC220V/DC5V

  9. 工作环境:

  工作温度 -15-45℃ 工作湿度 ≤95%

  10. 外形尺寸及重量:

  主机尺寸 185X85X41mm 重量300g

  50A电流钳尺寸 167×49×27mm 重量210g 钳口 ф14mm

  外包装尺寸 270×220×165mm 重量2580g

  配置明细

  1. 标准配置明细:

  1) 主机 1台

  2) 50A钳形电流互感器 1只

  3) 电压测试线及线夹 1套

  4) 光电采样器 1套

  5) 电能脉冲输入输出线 1条

  6) 电源适配器 1个

  7) 管理软件及数据线 1套

  8) 使用说明书 1份

  9) 出厂检测报告 1份

  10) 出厂合格证/保修卡 1份

  11) 便携包 1个

  2. 选配件 ( 标准报价不含)

  1) 5A钳形电流互感器

  2) 20A钳形电流互感器

  3) 100A钳形电流互感器

  4) 500A钳形电流互感器

  5) 单相负载箱

  说明:每套主机最多可配置2只钳形电流互感器(含标配1只)!
