　　HPC600B系列微机保护测控装置是为适应各类配电站自动化的需要,在总结多年来电站自动化系统开发、研究经验的基础上，根据客户具体需求，针对供配电系统特点，为电力用户精心打造的、具有高性价比的集保护、测量、控制和通讯于一体的新型微机保护测控装置。适用于不同行业的66KV及以下各种电压等级的工矿企业配电站、电动机泵站的保护及测控，用作线路、电容器、电动机、厂用变等设备的保护。既可以分散安装于高压开关柜，也可以集中组屏安装于控制室。

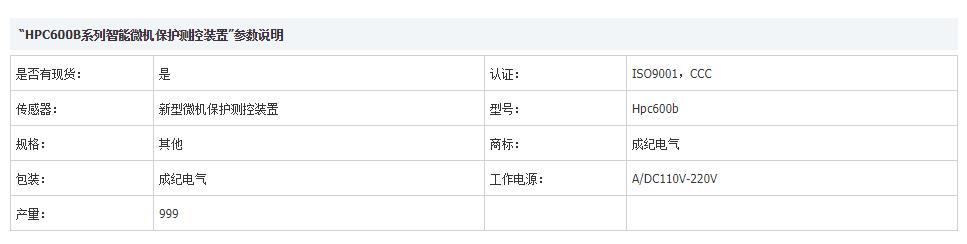

　　HPC600B系列智能微机保护测控装置重要说明

　　1、 本装置定值设置初始密码为：0000.（可在系统设置里面设置密码）。传动测试默认密码为：1001.系数校正界面为出厂调试值。无需更改。

　　2、 本装置工作电源为A/DC110V-220V通用，直流输入时请注意极性。默认CT：5A.PT：100V.零序：1/5A通用。互感器变比设置在系统参数内设置。若接入电流互感器变比为100：5，则在设置项设置成20即可。若接入电压互感器变比为：10KV：100V，则在设置项设置成100即可。

　　3、 本装置开关量为无源常开干接点输入。用户仅需要提供对应触点即可。若距离较远。建议采用屏蔽电缆或专用开关量端子。若需要投入变压器非电量保护。请选择对应干变和油变。若需要接入网门信号。在非电量保护对应投入即可。

　　4、 保护电流若只采集两相。B相置空即可。零序电流选择三相合成或外接零序。（可在系统设置里面设置零序生成方式）。出厂默认为外接零序。

　　5、 本装置有精度级专用测量回路。若不需要接入测量回路。建议和保护回路A,C相串联。防止微机主界面因不接入测量电流而引起的电流无法显示的情况。

　　6、 备自投保护切换装置可实现进线备投及母联备投两种方式。仅接线方式有所不同。采样电压可选择三相或单相电压采集。复位电压可选择电压或开关量方式实现。

　　7、 HPC600BA为通用一体化设计，内置20多种元件逻辑。可满足线路，变压器，电动机，电容器组等一次设备的保护。仅需在对应保护设置投入即可。对于备自投切换有专门对应HPC600BB备自投保护切换装置可选用。HPC600BCPT并列装置可用于双路PT并列及电压类保护。使用时需注意并列继电器需要用户自行提供。本装置仅提供切换点。

HPC600B系列微机保护测控装置特点

　　●采用**工业级数字信号处理器(DSP)具有运算能力和实时信号处理特性,硬件设计合理.线路采用SMT工艺，软件采用冗余设计,抗干扰能力强.配备国际**工业级元件.保障装置稳定可靠运行.

　　●高速、高精度交流信号测量.在毫秒级内完成多个交流信号FFT计算,测量数值数字化校正.采样信号光电耦合隔离.能有效抑制噪声与偏移.

　　●采用**的模拟电路EMI有源滤波技术，能有效的滤去高效谐波和杂波。

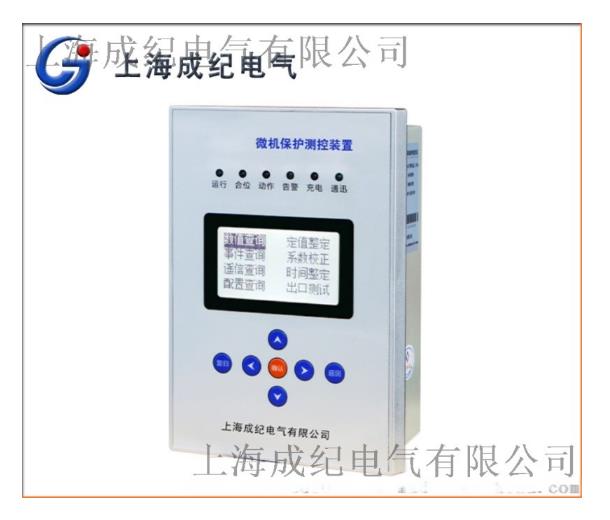

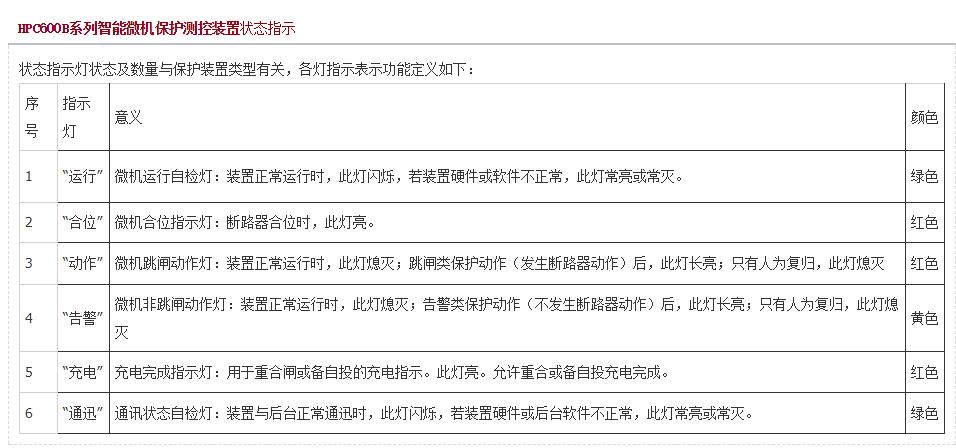

　　●装置采用3.5寸高对比蓝底液晶。人机界面友好，操作方便。

　　●全中文菜单显示，可显示测量数据、开关状态、实时数据、事件记录、保护定值等系统参数。

　　●面板操作采用7键实体按键，有利于操作，可用于选取屏幕菜单、切换画面和数据整定，简洁方便，易于掌握。

　　●定值修改有密码保护，以防止用户误操作。

　　●RS485通迅接口支持Modbus等工业现场总线协议。可与智能化系统搭建完善电力自动化网络。
