CJSVG静止无功发生器概述

　　静止无功发生器主要用于无功功率补偿，提高功率因数，优化电能质量，具有连续可调的补偿输出，**的解决传统无功补偿台阶式补偿的缺点。

　　基本原理

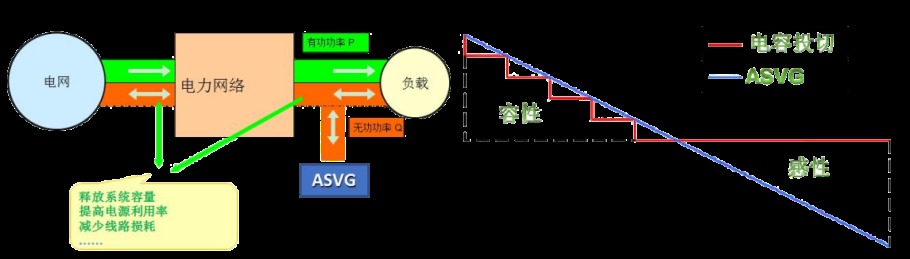

　　静止无功发生器的基本原理是将自换相桥式电路通过电抗器并接在电网上，适当的调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满足要求的无功电流，实现动态无功补偿的目的。

　　CJSVG静止无功发生器优势

　　传统的无功补偿装置是通过调节电容或电感实现无功补偿，虽然应用广泛，但是存在和电网系统谐振，不能根据实际补偿容量进行无极补偿，补偿方式单一、响应时间缓慢等诸多问题。SVG是目前***的无功补偿装置，它的突出优势有以下几个方面：

　　响应速度更快

　　SVG响应时间：≤10ms

　　SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换， 这种无可比拟的响应速度完全可以胜任对冲击性负载的补偿。

　　适用工况灵活

　　SVG采用拓扑结构为二极管箝位型三电平逆变器，对于三相不平衡的工况可以解决中性线电流和零序无功及谐波。

　　补偿功能多样化

　　使用同一套SVG 装置，可以实现不同的多种补偿功能：谐波含量低

　　SVG采用了SPWM(正弦脉宽调制)和多电平技术，与TCR型SVC相比，谐波含量极低，对电网不会产生二次污染。

　　占地面积小

　　SVG由于无需大容量的电容器和电抗器做储能元件，SVG的占地面积**只有相同容量的SVC的40%。且有模块式、壁挂式、机架式、机柜式多种组合方式，现场安装应用灵活，扩容维修方便。

　　治理电压偏离

　　SVG可以通过发出感性或者容性电流来调整电网电压，避免电压过高或过低对设备造成损坏。
