一、概述

　　CJSVG/DSTATCOM（Distributed Static Synchronous Compensator配电网静止同步补偿装置）是目前*为**的并联无功补偿装置，用以提高电网稳定性、增加输电能力、消除无功冲击、滤除谐波、平衡三相电网。通过调节逆变器交流侧输出电压相对系统电压的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。其基于VSC的结构实现了无功补偿方式质的飞跃，不需采用大容量的电容、电感器件，而是通过可关断大功率电力电子器件（如IGBT）将直流侧电压转换成与电网同频率的输出电压，实现无功能量的变换, 补偿基波无功。此外在考虑谐波补偿时，SVG相当于一个可控的谐波源，可根据系统状况，进行主动式跟踪补偿。

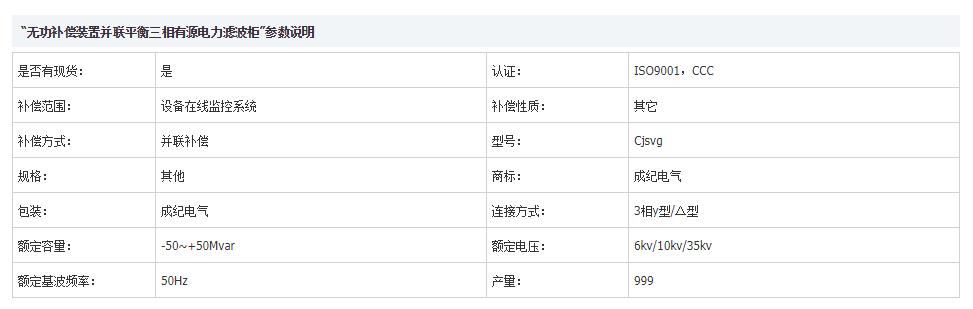

　　二、技术参数

　　◆额定电压 6kV/10kV/35kV

　　◆额定容量 -50~+50MVar

　　◆连接方式 3相Y型/△型

　　◆额定基波频率 50Hz

　　◆过载能力 1.15额定容量，持续30min

　　◆过压能力 1.2额定电压

　　◆调制方式 脉冲轮换PWM

　　◆响应时间 ≤5ms

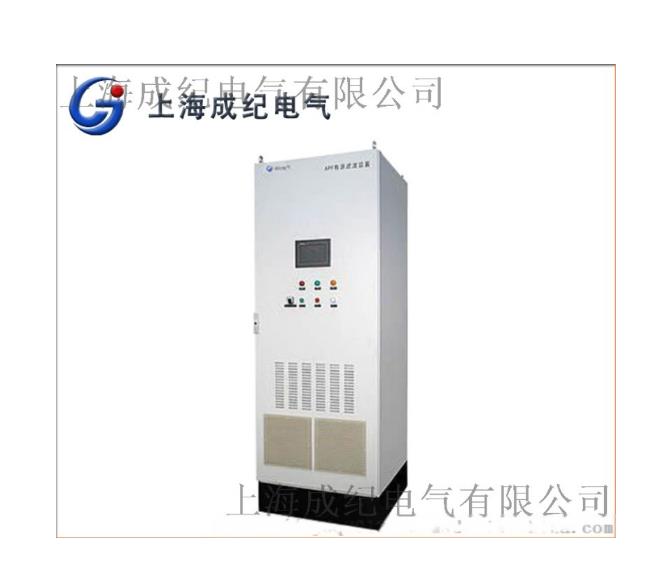

　　◆安装结构 柜式

　　◆冷却方式 强制风冷

　　◆滤波功能 可整定

　　◆补偿方式 分相补偿/三相共补

　　◆谐波电压及电流限值 符合国标GB/T14549-93

　　◆环境条件 能满国内一般环境，高原等特殊工况需定制
