智能紧凑型箱式变电站市政成纪电气
智能紧凑型箱式变电站市政成纪电气

智能紧凑型箱式变电站市政成纪电气

箱变投资地,占地面积小,施工周期短,维修方便,安全可靠,特别是其外形多样化易与周围环境相协调的特点被广泛地应用于高层建筑、住宅小区、厂矿企业、市政、公园、商场等,目前得到大力发展。
产品详情


紧凑型预装箱式变电站基本介绍

  本说明数对CJ-XB系列紧凑型箱式变电站(以下简称箱变)的型号说明、环境条件、技术参数、产品结构、检验及标志等进行了规定。

  本技术常使用于额定频率为交流50Hz,额定电压10/0.4kV,变压器容量在50-1600kVA之间的CJ-XB-箱变中。

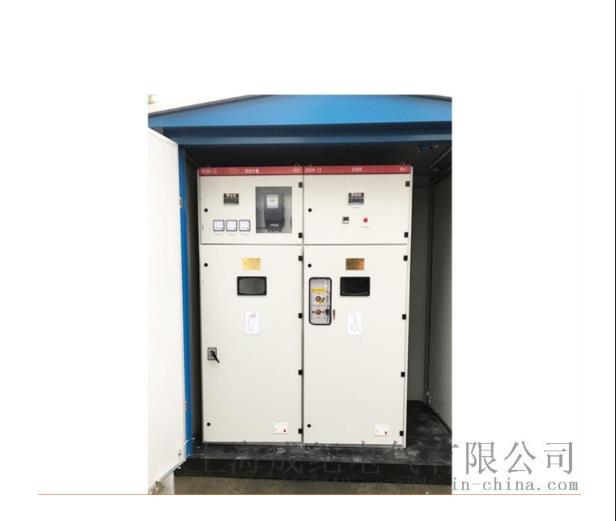

  箱变是由高低压开关设备、配电变压器、电能计量设备和无功功率补偿装置等设备装配在一个或几个箱体内组成的紧凑型变配电装置。

  箱变投资地,占地面积小,施工周期短,维修方便,安全可靠,特别是其外形多样化易与周围环境相协调的特点被广泛地应用于高层建筑、住宅小区、厂矿企业、市政、公园、商场等,目前得到大力发展。

  紧凑型预装箱式变电站使用环境

  海拔高度;小于等于2000m.

  周围空气温度:不高于+40°C,不低于-25°C

  风速:小于等于35m/s

  相对湿度:日平均值不大于95%,月平均值不大于90%。

  安装地点:没有**,火灾危险。无严重腐蚀,污秽源。

  周围无剧烈震动设备。

  安装倾斜度不超过3度。

  如与上述条件不符可与厂家协商。

  紧凑型预装箱式变电站技术参数

  接地网可按其它做法,但接地电阻需小于4欧。

  电缆管预埋根数,位置,管经由用户自定。

  墙裙,踏步自定。

  在当地供电部门指导下,可预埋电缆头固定支架。

  防水沙浆厚20mm。

  根据平面图设定摆向,变压器室门朝向路边或开阔地。

  渗水孔根据当地地下水位高低决定是否需要,用户自动。
