一、系统概述

　　楼宇自动化系统是智能建筑的主要组成部分之一。智能建筑通过楼宇自动化系统实现建筑物（群）内设备与建筑环境的全面监控与管理，为建筑的使用者营造一个舒适、安全、经济、高效、便捷的工作生活环境，并通过优化设备运行与管理，降低运营费用。

　　楼宇自动化系统涉及建筑的电力、照明、空调、通风、给排水、防灾、安全防范、车库管理等设备与系统，是智能建筑中涉及面*广、设计任务和工程施工量的子系统。

　　楼宇自动化系统将各电器设备进行在线监控，通过设置相应的传感器、行程开关、光电控制等，对设备的工作状态进行检测，并通过线路返回控制机房的电脑，由电脑得出分析结果，再返回到设备终端进行调解。

　　二、典型应用

　　酒店楼宇自动化

　　① .项目背景

　　某五酒店为监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、消防、电梯等系统设备的各项重要运行参数以及故障报警的数据，形成远程集中管理、预防性管理、经济运行管理的管理模式。

　　② .解决方案

　　n 通过人性化的智能管理平台，实现相关机电设备的集中监视、控制和管理系统。在控制设置一套完整、独立的楼宇自控系统操作主站，用户通过操作主站可实时对相关机电设备进行监控。

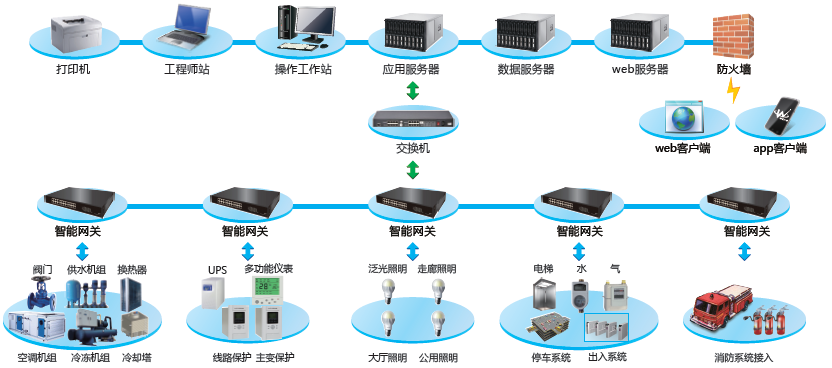

　　n 系统采用了多层网络结构，无论在可靠性和技术上都处于世界的水平。

　　n 管理级网络，支持Client/Server结构，由两台或两台以上得安装监控软件的PC机通过以太网和TCP/IP协议连接而成的计算机网络，主要借用建筑物本身的综合布线系统组成。处于这个网络级别的工作站可以进入以太网进行数据管理，实现区域性数据联网，提高管理水平。

　　n 楼宇级网络，由DDC控制器和工作站组成，采用点对点（Peer to Peer）的通信方式。

　　n 现场总线：包括传统的楼层级网络（FLN），主要用于连接末端设备控制器。其中楼层级网络Floor Level Network （FLN）也是RS 485总线型网络，每个DDC控制器能同时管理3条FLN，每条FLN*多可以连接32个设备。许多产品可以直接连接到FLN，如多功能电量变送器、变频器等，这样系统就可以不通过网关，直接监视变配电系统和控制变频风机或变频水泵，为系统扩展及完成较大型集散系统提供了方便。
