1.项目背景

　　上海成纪电气有限公司为某酒店为监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、消防、电梯等系统设备的各项重要运行参数以及故障报警的数据，形成远程集中管理、预防性管理、经济运行管理的管理模式。

　　2.解决方案

　　通过人性化的智能管理平台，实现相关机电设备的集中监视、控制和管理系统。在控制中心设置一套完整、独立的楼宇自控系统操作主站，用户通过操作主站可实时对相关机电设备进行监控。

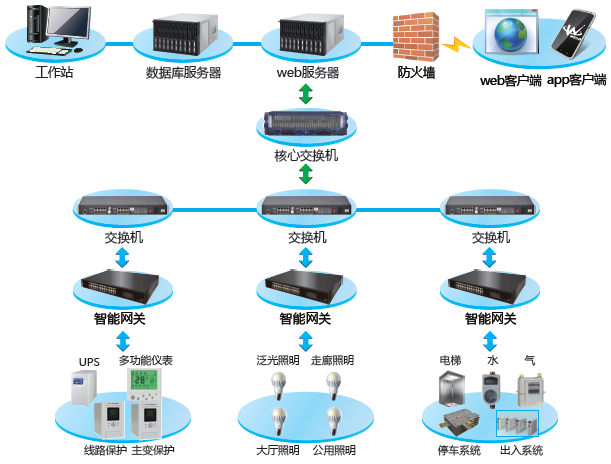

　　系统采用了多层网络结构，无论在可靠性和技术上都处于世界的水平。

　　管理级网络，支持Client/Server结构，由两台或两台以上得安装监控软件的PC机通过以太网和TCP/IP协议连接而成的计算机网络，主要借用建筑物本身的综合布线系统组成。处于这个网络级别的工作站可以进入以太网进行数据管理，实现区域性数据联网，提高管理水平。

　　楼宇级网络，由DDC控制器和工作站组成，采用点对点（Peer to Peer）的通信方式。

　　现场总线：包括传统的楼层级网络（FLN），主要用于连接末端设备控制器。其中楼层级网络Floor Level Network （FLN）也是RS 485总线型网络，每个DDC控制器能同时管理3条FLN，每条FLN*多可以连接32个设备。许多产品可以直接连接到FLN，如多功能电量变送器、变频器等，这样系统就可以不通过网关，直接监视变配电系统和控制变频风机或变频水泵，为系统扩展及完成较大型集散系统提供了方便。
